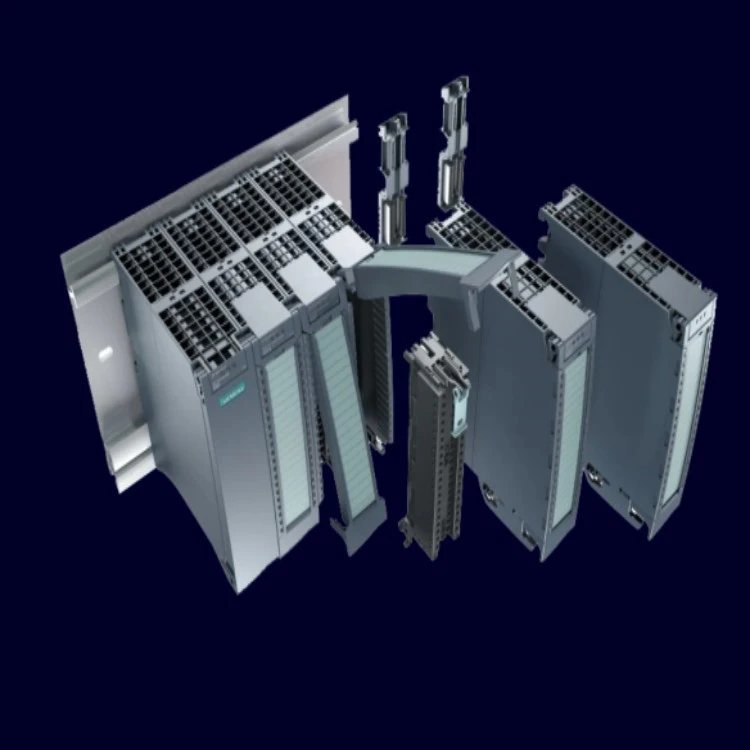

Simatic S 7-1500Plc

Svojim brzim rukama autobusom, profinetske performanse i izuzetno kratkim vremenima odziva, Simatic S 7-1500 značajno povećava produktivnost i kvalitet proizvoda u proizvodnim procesima. Njegov period obrade CPU-a može doći do 1 nanosekunda, osiguravajući da sistem pruža visoku ponovljivost i tačnost unutar nivoa mikrosekunde, što je posebno pogodno za scenarije aplikacija koji imaju stroge zahtjeve za vrijeme rada i odziva. Pored toga, Simatic S 7-1500 pruža različite vrste centralne procesne jedinice (CPU) koje se mogu fleksibilno konfigurirati u skladu s različitim zahtjevima za performanse kako bi se zadovoljile izazove različitih industrijskih aplikacija. Njeni bogati ulazni i izlazni moduli, posebni procesni moduli (kao što su moduli za brojanje) i komunikacijski moduli mogu pružiti efikasna i pouzdana sučelja za različite vrste strojeva i opreme. Simatic S 7-1500 Sa zaštitnom ocjenom IP20 je pogodan za ugradnju u upravljačke ormare, pružajući solidnu zaštitu hardvera kako bi se osigurala stabilan rad opreme u složenim okruženjima.

Karakteristike proizvoda

Jednostavno za složene zadatke kontrole pokreta mogu se programirati izravno u kontroleru
Snažne komunikacijske mogućnosti, tijelo CPU-a podržava do tri Ethernet segmenta
Inteligentni multifunkcionalni I / O moduli, optimizirani linije proizvoda, prikladan izbor i rezervni dijelovi
Upotrijebite standardizirana funkcija Prodiag za efikasno analizirane pogreške u procesu

Specifikacija proizvoda

	Dizajn izgradnje bloka			Ljubičasta dizajn tipa tipa
	Normalizirani oblik CPU-a	Proces CPU	MFP-CPU	Uski CPU
Tip CPU-a	CPU 151100.15130F), 151500.15160F), 151700.15180F115180F) -4 M FP	CPU 1511T 0 F). 1515T 0, 1516T 0 F) 1517T 0 F). 1518T (f)	CPU1518 (F) 4 PNDPMFP	CPU 1511G, 1512C
Programski jezik	Mod, fbd, stl, scl		.Graph, CEM, CFC *
Jezik metarskog metra			√
Ansambl i 0
Prohnet sučelje: 1 port (max.)	12-34		314	1/2
Brzina obrade bita	60ns -1 NS		1 ns	60 NS -48 NS
Opcije komunikacije	Opcua, Profinet (uključujući Proflsafe * *, Profenergy i Prof), Pro		FIBUS **, TCPIP, PTP, MODBUS RTU	I modbus tcp
Programska memorija	150 KB {1}} MB	225 KB {1}} MB	4 MB	175-250 KB
Memorija podataka	1 MB -60 MB	1 MB -60 MB	20 MB i dodatnih 50MB za ODK aplikacije	1 MB
Integrirana dijagnoza sistema
Neuspjeh na sigurnom		√
Kontrola motora	· Vanjski koder, izlazna kamera, izmjerite ulaz * Brzina i položaja Osovina · Relativna sinhronizacija · Integrisana kontrola PID-a · Brzi broj, PWM i PTO izlaz (Kroz procesni modul)	· Vanjski koder, izlazna kamera, mjerite ulaznu brzinu i položaj položaja Relativna sinhronizacija integrirana Broj velike brzine, PWM, pulsni izlaz (putem procesa modula) · Apsolutna sinhronizacija, Sinhronizacija CAM-a, Interpolacija puta	· Vanjski koder, izlazna kamera, izmjerite ulaz * Brzina i položaja Osovina · Relativna sinhronizacija · Integrisana kontrola PID-a · Brzi broj, PWM i PTO izlaz (kroz procesni modul	· Vanjski koder, izlazna kamera, izmjerite ulaz * Brzina i pozicija Axis · Relativna sinhronizacija · Integrisana kontrola PID-a · Brzi broj, PWM i PTO izlaz
Sigurnosna integracija	Vlasnička zaštita intelektualnog vlasništva (zaštita od kopiranja), zaštita pristupa, VPN i vatrozid (preko CP 1543-1)

* FCPU * * kompaktni CPU samo putem CMCP-a

	Dizajn izgradnje bloka			Kontroler zasnovan na računaru
	Vrsta visokog zaštite Tip CPU	Distribuirani CPI	Otvorite kontroler	Mekani kontroler
Tip CPU-a	CPU1513PRO (F {1}} PN, CPU1516PPO (F {3}} PN	CPU15105P (F), 1512SP (F	CPU1515SPPC (F)	CPU15075 (F), 15085 (F)
Programski jezik	Mod, fbd, stl, scl		Grafikon, CEM, CFC *
CIC + jezik			√
Ansambl i 0
PROFINET sučelje: 1 port (max.)	24	13	2/3	12
Brzina obrade bita	40ns -10 NS	72ns -48 NS	10ns	10ns -1 NS
Opcije komunikacije	Opcua, Profnet (uključujući profsafe * Proflenergija i profidrive), TCPIP, modbus TCP	OPC UA, PROFINET (uključujući proflsafe * , proflenergiju i profidrive), PROFIBUS TCPIIP, PTP, MODBUS RTU i MODBUS TCP
Integrisano radno memorija (za programe)	300 Kb -1 MB	100 KB {1}} KB	1 M	5mb {1}} MB
Integrisano radno memorija (za podatke)	.5 MB -5 MB	750 KB {1}} MB	5MB i dodatnih 20MB za ODK aplikacije	20m b -100 MB za dodatnih 50 Mb Za 0 DK aplikacije
Integrirana dijagnoza sistema
Failsafe	√
Kontrola motora	· Vanjski koder, izlazna kamera, mjerenje unosa Brzina i položaja Osovina · Relativna sinhronizatona · Integrisana kontrola PID-a · Brzina brojanja, PWM, PTO izlaz (putem procesa modula)	· Vanjski koder, izlazna kamera, mjerenje unosa · brzina i položaj Axis · Relativna sinhronizacija · Integrisana kontrola PID-a · Brzina brojanja, PWM, PTO izlaz (putem procesa modula)	· Vanjski koder, izlazna kamera, mjerenje unosa · Brzina i položaj Os · Relativna sinhronizacija · Integrisana kontrola PID-a · Brzina brojanja, PWM, PTO izlaz (putem procesa modula)	· Vanjski davač, izlazna kamera, mjerenje brzine prijenosa i položaja osovine · Relativna sinhronizacija · Integrisana kontrola PID-a · Brzina brojanja, PWM, PTO izlaz (putem procesa modula)
Sigurnosna integracija	Ekskluzivna IP zaštita (zaštita od kopiranja), zaštita pristupa, VPN i vatrozid (preko CP 1543-1)

* 57-1500 CFC funkcija Molimo kontaktirajte Siemens za potvrdu funkcije sheme * FCPU * modularni CPU kroz CM, meki kontroler putem CP-a

Uvod kompanije

Qingdao Xinchuang Times Electric Co, Ltd (naziva "Xinchuang pogon") osnovan je 2009. godine. Fokusira se na automatizaciju, digitalizaciju i inteligenciju u industrijskom polju i fokusira se na osnovne tehnologije "sloja kontrolnog sloja, sloja pogona, sloja pogona, sloja pogona, sloja pogona i sloja senzora". Fokusira se na istraživanje i razvoj, proizvodnju i prodaju industrijskih proizvoda za kontrolu automatizacije, a postavljen je za opsluživanje vrhunskih proizvođača opreme. Zasnovan je na tehnologiji kontrole industrijske automatizacije sa nezavisnim pravima intelektualnog vlasništva, te preuzima brzo pružanje personaliziranih rješenja kupcima kao svog glavnog poslovnog modela. I dalje se zalaže za promociju industrijske civilizacije sa vodećom tehnologijom i lider je u području domaće industrijske kontrole automatizacije. U istraživalo je 20 miliona juana u istraživanje i razvoj i ima više od 290 zaposlenih, uključujući 78 osoblje za istraživanje i razvoj specijaliziranje za osnovnu tehnologiju platforme, istraživanje aplikativnog tehnologije i razvoj proizvoda.
